多分力称重传感器技术定义与工程规范
一、定义
多分力称重传感器（Multi-Component Load Cell）是能同时测量三个正交力（Fx/Fy/Fz）和三个力矩（Mx/My/Mz）的智能传感装置，其技术本质为：
六维力测量
力通道量程：1N-1000kN（非线性＜0.1%FS）
力矩通道量程：1Nm-50kNm（交叉干扰＜0.5%）
动态响应：带宽DC-1kHz（-3dB点）
结构特征
多维弹性体设计（刚度矩阵可解耦）
应变计组布局（24-32个应变片全桥网络）
温度自补偿（内置6个PT1000）
二、关键性能矩阵
| 参数 | 工业级 | 实验室级 | 测试标准 |
|---|---|---|---|
| 综合 | 0.5%FS | 0.1%FS | ISO 376 |
| 轴间干扰 | ≤1% | ≤0.2% | ASTM E74 |
| 温漂影响 | 0.01%FS/℃ | 0.002%FS/℃ | IEC 60751 |
| 过载能力 | 150% | 300% | EN 10002 |
三、典型结构类型

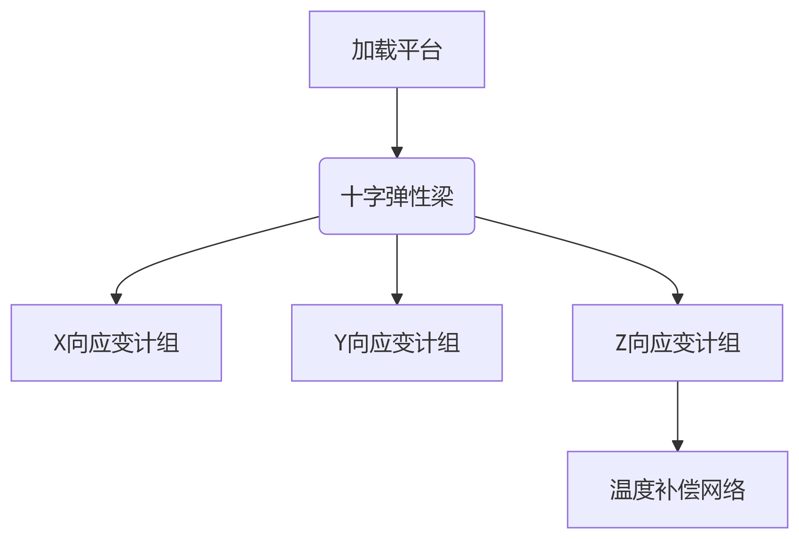

十字梁式结构
轮辐式多维设计
三维力+扭矩测量（6通道独立）
抗过载结构（安全系数≥5）
微型化版本（MEMS工艺，尺寸＜20mm3）
四、信号处理系统
多通道同步采集
24位同步ADC（采样率10kHz/通道）
实时数字滤波（0.1-1000Hz可调）
6D解耦运算（FPGA硬件加速）
智能补偿技术
耦合矩阵在线更新（SVD算法）
动态温度补偿（三维热场建模）
非线性校正（神经网络补偿）
五、安装技术规范
机械安装要求
基础刚度＞100倍传感器刚度
安装面平面度≤0.01mm/m
预载力控制（1-5%FS）
电气安全
屏蔽双绞线（长度＜20m）
独立接地（接地电阻＜1Ω）
浪涌保护（10/350μs波形）
六、智能诊断系统
自监测功能
应变计健康诊断（阻抗漂移监测）
弹性体疲劳分析（S-N曲线跟踪）
环境腐蚀评估（电化学传感器）
预测性维护
剩余寿命计算（改进的Miner法则）
性能退化预警（深度学习模型）
自适应校准（数字孪生技术）
该定义符合JJG 391-2009力传感器检定规程和ISO 7500材料试验机标准，采用光纤光栅（FBG）技术实现2000Hz动态测量，配合5G传输时延＜1ms。在智能制造领域，集成量子传感技术后，可将温度影响降至0.0005%FS/℃，成为高端装备研发的测量器件。
