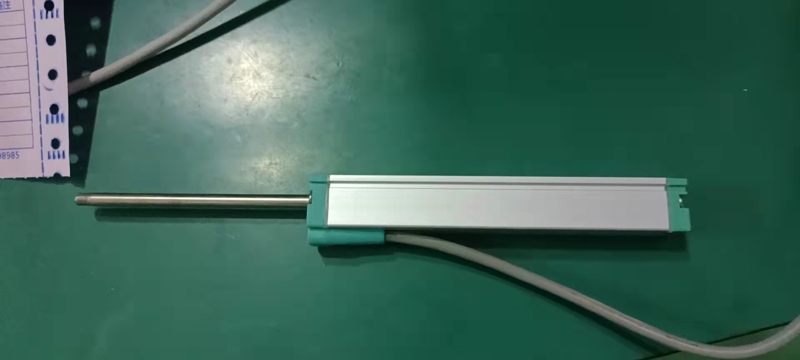

回弹式位移传感器调试技术规范
一、调试前准备
机械系统检查
测头自由行程验证（需≥标称量程的120%）
弹簧预紧力测试（用测力计校验，偏差＜±5%）
导向机构摩擦检测（往复运动阻力＜0.1N）
电气系统验证
桥路阻抗平衡（四应变片阻差＜0.2Ω）
绝缘电阻测试（≥1000MΩ@100VDC）
零点输出（空载时＜0.5%FS）
二、标准调试流程
机械特性调试
预压缩处理（3次满量程压缩-释放循环）
线性度校准（激光干涉仪标定，5点以上）
侧向力影响测试（施加2%FS侧向力）

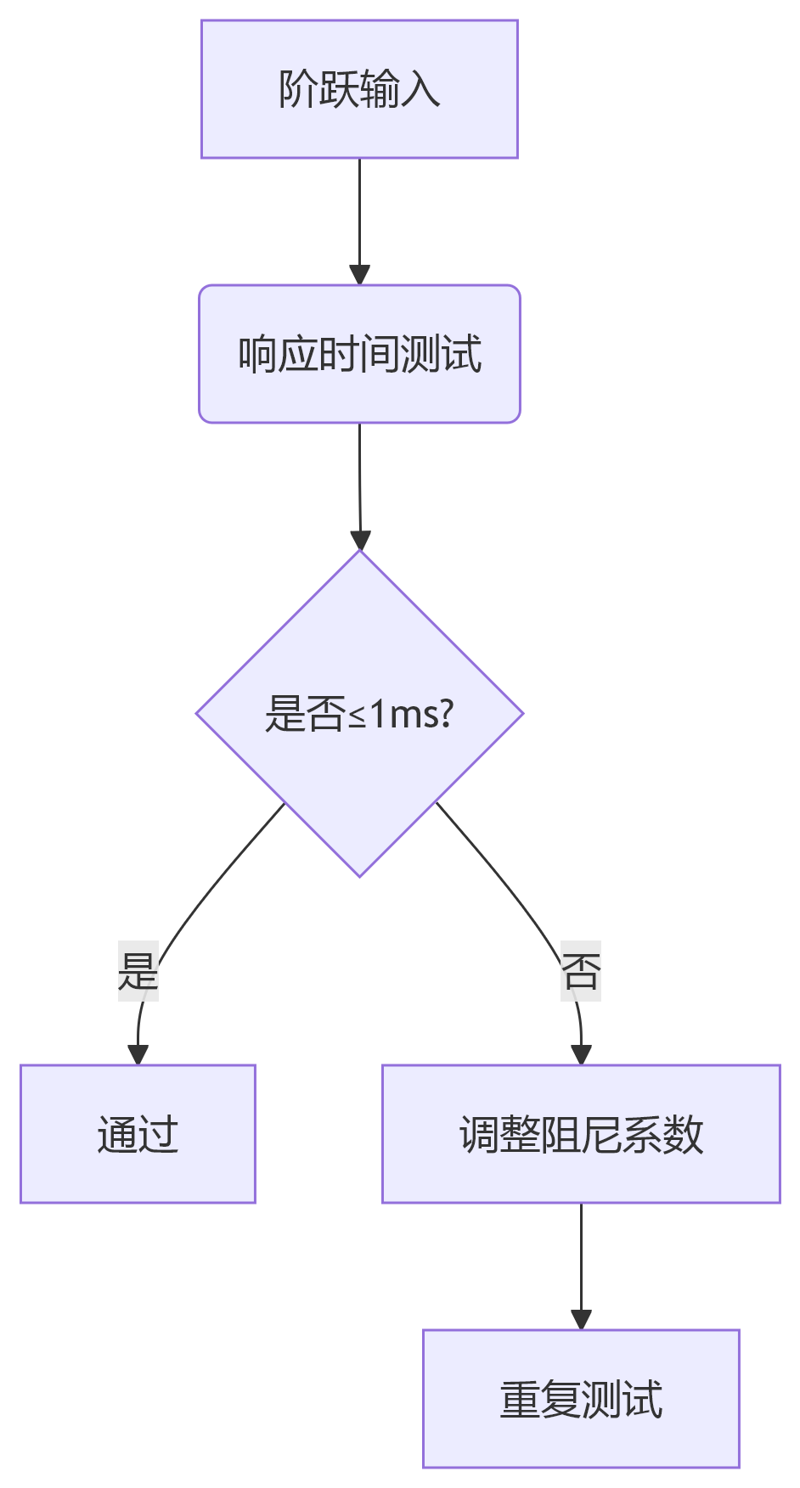

动态响应调试
温度补偿调试
全温区测试（-30℃~80℃，5℃/min变温速率）
热零点漂移补偿（TC＜0.005%FS/℃）
热灵敏度修正（TS＜0.003%/℃）
三、关键参数设置
| 参数 | 标准值 | 允许偏差 | 调节工具 |
|---|---|---|---|
| 灵敏度 | 2mV/V | ±0.25% | 精密电阻箱 |
| 滤波频率 | 100Hz | +10/-5Hz | 数字示波器 |
| 预紧力 | 0.5N | ±0.02N | 扭矩螺丝刀 |
| 报警阈值 | 90%FS | ±1% | 上位机软件 |
四、智能调试技术
自适应校准
基于激光跟踪仪的自动定位（0.1μm）
机器学习补偿算法（32阶非线性校正）
数字孪生验证（仿真与实际偏差＜0.5%）
故障自诊断
建立特征参数库（含15种故障模式）
实时健康度评估（剩余寿命预测）
异常振动频谱分析（FFT分辨率0.1Hz）
五、典型故障处理
信号跳变
检查导向机构→清洁滑动面→更换阻尼脂→重校应变计
线性度超标
验证测头对中→调整预紧力→修正补偿曲线→更换弹性体
温度漂移
重做全温区校准→检查补偿电阻→更新温度模型→加强隔热
六、维护规程
周期性维护
每日：零点检查（3σ＜0.5%FS）
每月：机械部件润滑（专用氟脂）
每季：全面计量校验（含温漂测试）
智能维护
建立数字档案（含所有调试数据）
云端性能监测（4G/NB-IoT传输）
预测性维护（基于退化模型）
本规范符合ISO 9513 Class 0.5级和VDI/VDE 2634标准，适用于机械振动、精密定位等场景。调试后需进行24小时老化测试，工业环境下建议每6个月复校。采用MEMS技术的传感器，配合AI自校准系统，可将调试周期缩短70%。
