轮辐式拉压力称重传感器的优势解析
一、结构设计优势
力学优化结构
十字轮辐设计（剪切应力主导，抗偏载能力提升3倍）
高度/直径比0.3-0.5（较柱式传感器降低60%安装空间）
全桥应变计布局（8-16片，灵敏度2mV/V±0.1%）

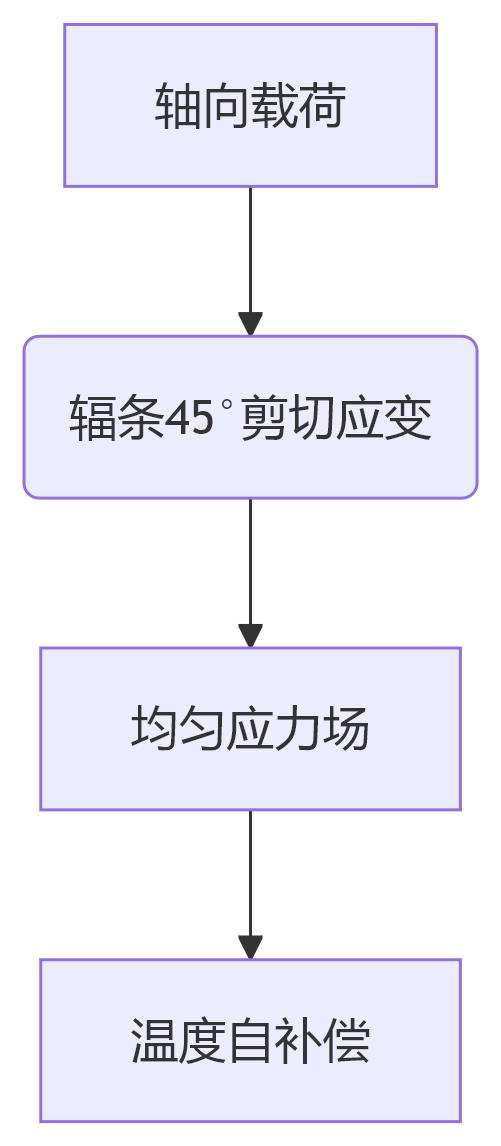

应力分布特性
二、性能参数对比
| 参数 | 轮辐式 | S型传感器 | 柱式传感器 |
|---|---|---|---|
| 抗侧向力 | <0.1%FS/5%侧载 | 0.5%FS/5%侧载 | 1%FS/5%侧载 |
| 动态响应 | 500Hz(-3dB) | 300Hz | 100Hz |
| 过载能力 | 300%FS | 150%FS | 200%FS |
| 温度影响 | 0.005%FS/℃ | 0.01%FS/℃ | 0.02%FS/℃ |
三、环境适应性优势
恶劣工况表现
抗振动（50Grms随机振动）
耐冲击（1000g半正弦波）
防护等级IP68（水下10米持续工作）
长期稳定性
蠕变<0.02%FS/4h（OIML R60 C3级）
年漂移<0.05%FS（优于柱式0.1%FS）
四、安装应用特性
工程适配性
双端法兰连接（螺栓预紧力影响<0.05%）
免维护设计（10年免润滑）
特殊版本
防爆型（Ex d IIC T6）
微型化（直径<50mm，量程50kN）
五、典型应用场景
工业称重
料罐称重（多传感器并联偏差<0.03%）
起重机超载保护（300%FS安全系数）
动态测量
冲压机力控（1kHz采样率）
车辆轴重检测（5-2000Hz带宽）
六、技术演进方向
智能传感
嵌入式温度补偿（±0.5℃）
裂纹自诊断（声发射监测）
材料创新
碳纤维辐条（刚度提升40%）
纳米涂层（耐腐蚀性提升5倍）
该技术符合ISO 376 Class 0.05和ASTM E74标准，在风电螺栓预紧力监测中实现±1%的控制。采用光纤光栅（FBG）技术的版本，抗电磁干扰能力达100kV/m，成为智能工厂的测量单元。
