拉线位移传感器技术定义与工程规范
一、定义
拉线位移传感器（Draw-Wire Displacement Sensor）是通过柔性拉线测量直线位移的机电转换装置，其技术本质为：
结构特征
测量机构：精密线轮+编码器（增量/式）
拉线材质：不锈钢铠装（破断力≥50kg）
回弹系统：恒力弹簧（拉力0.5-10N可调）
性能特性
量程范围：50mm-50m（线性度0.05%-0.5%FS）
动态响应：≤5m/s（超高动态型）
环境防护：IP65-IP68（抗腐蚀/防尘）
二、关键性能矩阵
| 参数 | 通用型 | 精密型 | 测试标准 |
|---|---|---|---|
| 分辨率 | 0.1mm | 1μm | ISO 9513 |
| 重复性 | ±0.05%FS | ±0.01%FS | DIN 862 |
| 工作温度 | -30~80℃ | -40~120℃ | IEC 60751 |
| 寿命周期 | 100万次 | 500万次 | ISO 13849 |
三、典型结构类型
编码器集成式
拉线位移传感器技术定义与工程规范
一、定义
拉线位移传感器（Draw-Wire Displacement Sensor）是通过柔性拉线测量直线位移的机电转换装置，其技术本质为：
结构特征
测量机构：精密线轮+编码器（增量/式）
拉线材质：不锈钢铠装（破断力≥50kg）
回弹系统：恒力弹簧（拉力0.5-10N可调）
性能特性
量程范围：50mm-50m（线性度0.05%-0.5%FS）
动态响应：≤5m/s（超高动态型）
环境防护：IP65-IP68（抗腐蚀/防尘）
二、关键性能矩阵
| 参数 | 通用型 | 精密型 | 测试标准 |
|---|---|---|---|
| 分辨率 | 0.1mm | 1μm | ISO 9513 |
| 重复性 | ±0.05%FS | ±0.01%FS | DIN 862 |
| 工作温度 | -30~80℃ | -40~120℃ | IEC 60751 |
| 寿命周期 | 100万次 | 500万次 | ISO 13849 |
三、典型结构类型

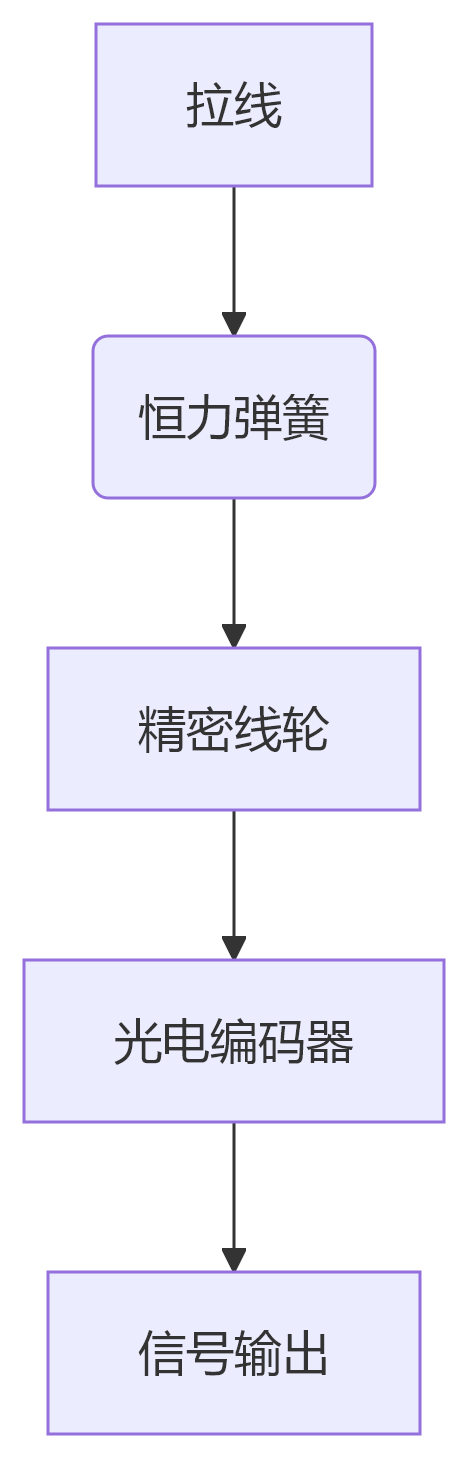

编码器集成式
特种变体
防爆型（Ex d IIC T6）
微型化（Φ15mm紧凑设计）
耐辐照型（100kGy耐受）
四、信号处理系统
测量链构成
增量编码：A/B/Z相输出（1024PPR）
编码：SSI/CanOpen接口（24位分辨率）
智能补偿：温度/速度动态修正
智能功能
断线检测（电流监测）
速度/加速度输出（微分计算）
预维护提醒（使用寿命计数）
五、安装技术规范
机械安装
对齐公差：偏角＜3°
弯曲半径：≥30×线径
安装刚度：＞10倍拉力
电气连接
抗干扰布线：双绞屏蔽电缆
接地要求：单点接地（电阻＜4Ω）
浪涌保护：4kV（IEC 61000-4-5）
六、智能诊断系统
状态监测
线缆磨损检测（声发射传感）
弹簧疲劳分析（拉力曲线监测）
轴承健康评估（振动频谱）
预测维护
剩余寿命计算（基于载荷谱）
异常预警（AI模式识别）
远程校准（物联网平台）
该定义符合VDI/VDE 2634工业标准，采用光纤布拉格光栅（FBG）技术的新型版本可实现±0.01%FS的长期稳定性。在智能工厂中，集成IO-Link接口后，支持实时参数配置与诊断，成为自动化产线位置反馈的组件。
